Автор: По сути, ПИД-регулятор это устройство, которое устанавливают в разных автоматизированных системах. Главное назначение — поддержание заданного параметра и регулировка уровня при необходимости. Такое объяснение кажется запутанным. Попробуем подать информацию так, чтобы её усвоил любой человек, даже если у него нет специальной подготовки.
Что такое ПИД-регулятор?
Простыми словами, ПИД-регулятор это прибор, который встраивается в управляющие контуры. Назначение приспособления в том, чтобы поддерживать уровни задаваемых величин. Пример — температура воздуха, которую поможет выставить правильная настройка ПИД.

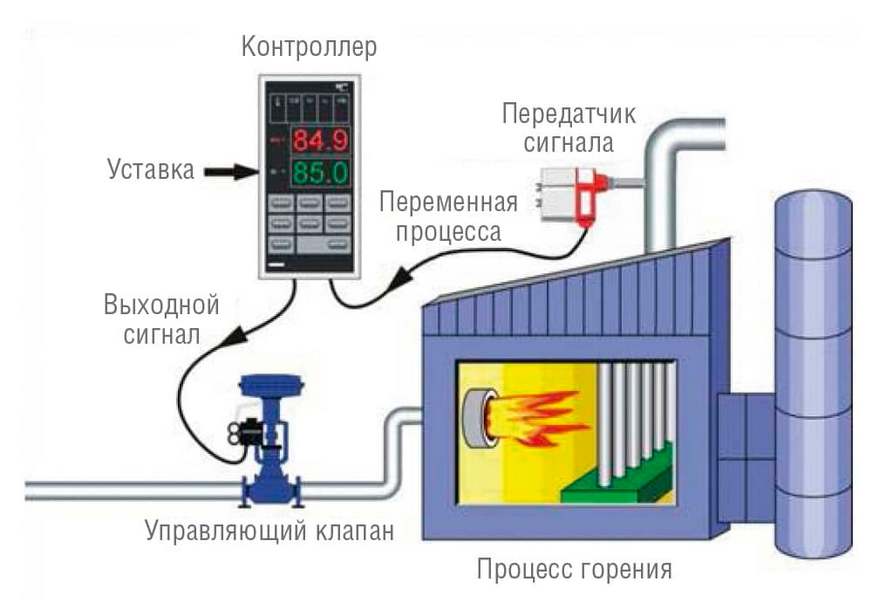

Выходной, либо управляющий сигнал от регулятора идёт к устройству регулирования. Считываются данные от датчиков, либо полученные от сенсора. Точность переходных процессоров у контроллеров находится на достаточно высоком уровне. Поэтому и поставленные задачи решаются без проблем. Так и действует ПИД-регулирование.
Три коэффициента ПИД-регулятора температуры и принцип работы
Когда приспособление работает, другие устройства получают информацию о том, какова сейчас мощность, необходимая для того, чтобы поддерживать уровень того или иного параметра. Чтобы определить точные цифры, пользуются достаточно сложными в математическом плане формулами. PID-регулятор предполагает применение трёх коэффициентов:
1. Дифференциальный.
2. Интегральная составляющая ПИД-регулятора.
3. Пропорциональный.
Например, пусть обычная ёмкость с водой будет объектом регулирования. Необходимо сделать так, чтобы температура воды сохраняла определённый уровень. Для этого у клапана с паром регулируют степень открытия, так и выполняется настройка PID.
Рассогласование с вводными данными — момент, когда задействуют пропорциональные составляющие. Можно объяснить этот процесс простыми словами. Например, настраиваемый коэффициент перемножается с разницей между желаемыми и фактическими температурами. В результате и видят сигнал, который должен подаваться на клапан, определяются основные параметры ПИД-регулятора. Процесс нагрева запускается сразу после того, как градусы падают. Выключение или охлаждение включаются в противоположной ситуации. Это общий принцип ПИД, закон регулирования.
Интегральная составляющая включается в процедуру следующей. У неё есть своё предназначение — компенсировать воздействие от окружающей среды. Этот показатель защищает устройство вообще от любых воздействий, способных помешать поддержанию заданного уровня. Приборы вообще постоянно находятся под разными видами воздействия, почему и требуется настройка ПИ-регулятора.
Поэтому цифры могут меняться, когда поступают данные для вычисления пропорциональной составляющей. Если присутствует больше факторов — то и показатель колеблется сильнее. Подаваемая мощность начинает резко колебаться. ПИД-регулирование это способ избежать любых проблем.
Прошлые значения используют, чтобы определить интегральную составляющую. Если цифры поменялись, она помогает вернуть их к прежним значениям. ПИД-регулятор это простыми словами устройство, помогающее всем управлять.
В зависимости от того, какой получился коэффициент, подаётся сигнал, чтобы понижать или повышать температуру. Спустя некоторое время легко избавиться от скачков. Достаточно подобрать величину, при наличии которой внешние факторы компенсируются полностью. Так и объясняют, как устроен ПИД-регулятор для чайников.
Статическую погрешность рассчитывают, чтобы избежать ошибок. В этом случае не обойтись без интеграла. Важно подобрать именно подходящий коэффициент. Иначе интегральная составляющая пострадает. Это и есть ПИД закон для управления важными показателями.
Дифференцирующий — третий и последний компонент. Он нужен, чтобы компенсировать задержки и их влияние. Они возникают между временем самого воздействия и моментом, когда устройства выдают обратную реакцию. Пропорционально интегральный регулятор подаёт мощность до тех пор, пока температура не покажет нужный уровень. Но полностью от ошибок избавиться невозможно.
Тем более, если значения выбирают достаточно большие. Из-за этого больше вероятность столкнуться с перегревом. Благодаря дифференциалу проще понять, как именно отклонятся текущие цифры из-за воздействия внешней среды и задержек. В результате проще заранее понять, как снижать подаваемую мощность. Настройка ПИД-регулятора температуры тоже требует учёта данного фактора.
Настройка цифрового ПИД-регулятора температуры
ПИД-регулятор это устройство, предполагающее настройку двумя основными методами.
1. Ручной способ, который предполагает самостоятельный поиск. Но опираются в любом случае на информации, полученной от готовой системы. После этого корректируют один или несколько коэффициентов. Устройство включают и смотрят на то, какие результаты оно выдаёт. Время интегрирования регулятора это величина, которой управляют отдельно в каждом случае. В зависимости от итогов параметры меняют в нужном направлении. И делают до тех пор, пока работоспособность не выходит на соответствующий уровень. Поэтому время интегрирования бывает разным.
2. Синтез. Используют модель системы, чтобы вычислить цифры. При такой настройке точность повышается. Но теорию автоматического управления нужно изучить достаточно глубоко. Только учёные и инженеры обладают подходящим уровнем подготовки, чтобы правильно использовать цифровой ПИД-регулятор температуры таким образом. Ведь требуется большое количество расчётов и изучения расходных характеристик. А в противном случае перестаёт работать нормальное ПИД-регулирование, что это — уже объяснялось ранее.
Порядок регулирования коэффициентов тоже описывают определённым образом.
1. Стабильность системы увеличивается, дифференциальная составляющая ПИД-регулятора тоже больше. Благодаря этому изменения в системе происходят не слишком быстро. Но из-за этого же показателя поведение систем часто становится неадекватным. Управляющие сигналы подаются с серьёзными скачками. ПИД-регуляторы это устройства, которые плохо справляются с такими условиями. Появляются дополнительные шумы. Управляющий сигнал будет меняться каждый раз после резкого изменения сигнала с датчика. Именно поэтому для последнего необходима дополнительная фильтрация. Иначе настройка ПИД-регулятора невозможна.
2. Скорость компенсации накопившейся ошибки увеличивается, если интегральная составляющая больше. Поэтому спустя некоторое время легко сделать так, что система сама придёт к нужному значению. Иногда коэффициенты ПИД-регулятора слишком большие, а система работает медленно. В этом случае сумма вырастает слишком сильно, что ведёт к перерегулированию. В результате появляются незатухающие колебания с большими периодами. Именно поэтому часто бывает необходимо ограничить сумму. Тогда её изменения не происходят до бесконечности. PID это целая система, требующая учёта всех факторов.
3. Наконец, увеличение пропорциональной составляющей ведёт к тому, что увеличивают скорость выхода к установленному значению. Значит, управляющий сигнал увеличивается, когда выполняют PID регулирование. С математической точки зрения прийти к заданному значению ровно невозможно. Ведь и сам коэффициент может уменьшаться по мере того, как получается достичь нужных цифр. Реальная система с большой вероятностью будет терять в устойчивости. Появляются дополнительные колебания. ПИД это конструкция, которая от подобных условий только портится.
Из предложенного выше описания становится понятно, что настроить регулятор не так просто. Но можно описать алгоритм, который упрощает решение задачи и помогает разработать свой закон ПИД регулирования. Например, начинают с выставления нуля для всех коэффициентов. Потом плавно увеличивают пропорциональную составляющую, пока не появляются незатухающие колебания. Надо записать значение, при котором это произошло. Период колебаний замеряют в секундах. И смотрят, как себя ведёт сам пропорционально интегрально дифференциальный регулятор.
Остаётся только перемножать значение появления колебаний с указанным периодом. Так получаем остальные коэффициенты. Период это T, коэффициенты обозначают, соответственно, kP, kL, kD. Этого же подхода требует ПИД-регулятор температуры.
Формула выглядит соответствующим образом:
• kP = 0.6 * kP1
• kI = kP / T * 2 * dt
• kD = kP * T / 8 / dt
DT — стандартная цифра. Обычно берут промежуток в 50 мс. PID-регулятор это устройство, которому нужно много входных данных (цифр).
Большинство систем легко подстроятся под указанный вариант, хотя так происходит не в каждом случае. Есть тюнеры для определения цифр, которые работают в автоматическом режиме, определяют ПИД коэффициенты. Выпускают специальные библиотеки с упрощённой реализацией указанных функций. Многие легко разберутся в том, что такое ПИД-регулятор.
Надо помнить, что расчёты в любом случае выполняются для «идеальных» регуляторов. И не всегда соответствуют полностью тому, что происходит на практике. Ведь надо учитывать и дополнительные факторы, от которых зависит пропорционально дифференциальный регулятор:
1. Помехи на объекте.
2. Внешние возмущения.
3. Нелинейность контролируемых параметров.
Математические расчёты станут отличным источником для вспомогательных данных, когда используется пропорциональный регулятор.
Обычно выбирают специальное оборудование, которое имитирует изменение характеристик. ПК и измерительные приборы тоже становятся незаменимыми помощниками. Они помогут понять, как устроен ПИ регулятор, принцип работы для чайников тоже опишут. Такие устройства нужны как для более точного подбора коэффициентов, так и для анализа, определения реакции системы на воздействия. Вот и стало понятно, что такое ПИД.
Назначение ПИД-регулятора
ПИД-регулятор принцип работы делает таким, что ограничений по применению нет. Ведь это, по сути, программные модули. Но особенно часто можно наблюдать такие устройства в гидравлических системах. Например, чтобы поддерживать давление жидкости на нужном уровне вне зависимости от того, как идёт потребление. Здесь настройка PID-регулятора не такая сложная.
Например, вот принцип, по которому поддерживают постоянное давление напорных трубопроводов:
1. Сигнал о текущем значении давления с аналоговых датчиков давления поступает на первый аналоговый вход ПИД-регулятора. Второй вход должен принять сигнал задания значения давления. В этом случае опираются на опорную частоту. Всё зависит так же от источника, от которого поступает информация на ПИД, что это — в каждом случае решают индивидуально.
2. Анализируется отклонение между заданными и фактическими значениями. В результате появляется сигнал управления и задания выходной частоты. ПИД-регулятор настройку коэффициентов делает обязательной почти для каждой ситуации.
3. Производительность электронасоса меняется. Это происходит, если требуется компенсировать изменение давления.
В этом случае давление сохраняет один и тот же уровень вне зависимости от того, как идёт эксплуатация. Настройка ПИД-регулятора легко и просто выполняется в специальных программах.
Чаще всего самостоятельно выбирают максимальный и минимальный уровень для того или иного значения. Надо учитывать, что спецификой обладает не только дифференциальный регулятор, но и величины, которые образуются с помощью программного алгоритма управления. Например, иногда требуется не один, а сразу два прибора, чтобы нормально регулировать температуру. Один из них отвечает за охлаждение, второй за нагрев.
Цифровой ПД-регулятор — самая современная разновидность устройств.
Для таких устройств часто создают схемы, в которых присутствуют управляющие контроллеры. Именно они обеспечивают работу приспособлений в соответствующем режиме. Настройка ПИД-регулятора для чайников предполагает наличие модификаций, в которых все показатели выставлены заранее. Поэтому не составит труда корректировать всё во время эксплуатации.
Можно рассмотреть ещё один пример того, как работает ПИД-регулятор. Необходимо организовать проветривание помещения. И сделать так, чтобы окно открывалось больше, если температура в помещении увеличивается. На окно ставят привод, плавно поворачивающийся с соблюдением заданного угла. Управление осуществляется определённой силой тока, как правило, 4-20 мА.
Практически все приводы поддерживают этот показатель. 4 мА означают, что окно закроется. 20 мА полностью закроют конструкцию. Так работает любой ПИД-регулятор, что это — уже рассматривали выше.
Датчики и термопары для решения задач можно брать любые. Главное — чтобы были унифицированные выходы на соответствующие показатели.
Проще всего взять ПИД контроллер с функцией автонастройки. То есть, регулятор сам имитирует воздействие окружающей среды. После этого переходят к следующим этапам:
1. Отслеживание реакции системы.
2. Корректировка коэффициентов.
Но далеко не всегда получается настроить PID-регулятор температуры именно такими методами. Ведь устройство ничего не знает о системе, которая эксплуатируется в реальности. Поэтому тестовые и практические возмущения с большой вероятностью не совпадут друг с другом. Тогда коэффициенты выбирают вручную, чтобы расчёт ПИД-регулятора был правильным.
Если настройки окажутся ошибочными — то показатель будет скакать туда-сюда. Это значит, что нужно повторить процесс, исправив интегральный регулятор. Он выравнивается сам спустя некоторое время, если всё правильно.
Заключительные мысли
Вот и был рассмотрен ПИД-регулятор. Его применяют почти везде, где требуется автоматическое управление. ИК паяльные станции, специальные печи, столы 3D-принтеров, паяльники и сопла, инкубаторы, холодильники — вот лишь некоторые и самые известные примеры применения для таких устройств, как ПИД-регулятор, расшифровка которых всем понятна.
Эта деталь стоит в любых балансирующих устройствах. Например, в левитирующих магнитных платформах и сегвеях, гироскутерах. Здесь так же работают законы регулирования П, ПИ, ПИД, для чайников всё тоже легко объясняется.
Выпускают и другие устройства, которые выигрывают по адаптивности к управляемым системам и стабильности. Но нужно выполнить очень много действий, чтобы настроить их. ПИД-регулятор тоже отличается сложностью, но со временем с ним справляется любой пользователь.
Если разобраться в том, как настроить ПИД-регулятор, то можно будет определить следующие показатели:
1. Инерция.
2. Форма графиков переходных процессов.
3. Скорость регулировки. ПИД-регулятор коэффициенты сам не выставляет, нужно участие человека в большинстве случаев.
4. Точность.
В целом для каждой ситуации можно использовать типичные схемы, когда выполняется настройка ПИДов. Важно только выбрать оптимальные значения для каждого из коэффициентов. Используется термин установки или уровень давления для гидравлических систем. Их поддерживает любой ПИД-регулятор, настройка которого выполняется до начала работы.
Сложности часто возникают из-за того, что точные характеристики объекта не выдают заранее. Поэтому используют эвристические и эмпирические методы вычисления. А потом уже переходят к практическим оптимальным цифрам, подобранным опытным путём. ПИД-регулирование для чайников при необходимости тоже легко объяснить.
Параметры электропривода тоже нужно знать перед настройкой. Ведь иначе система регулирования не будет работать стабильно. При этом каждая модель устройства снабжается подробной инструкцией. Технические специалисты тоже всегда подскажут, как именно функционирует то или иное устройство. И помогут выбрать ПИД, расшифровка отдельных показателей тоже даётся.
