Что такое мультиметр?

Мультиметр это электронный прибор, который может измерять несколько электрических величин, таких как напряжение, ток, сопротивление и другие. Он может быть использован как вольтметр, амперметр, омметр и другие приборы. Мультиметр может быть полезен тем, кто работает с электричеством и электроникой, так как он позволяет диагностировать и ремонтировать разные устройства и цепи.

Мультиметры бывают аналоговые и цифровые. Аналоговые имеют стрелочный индикатор, который отклоняется в зависимости от измеряемой величины. Цифровой мультиметр — это прибор с цифровым дисплей, на котором отображается числовое значение измеряемой величины. Мультиметр цифровой это, то что позволило делать более точные, удобные и функциональные измерения.

Приборы могут быть разных размеров, форм и цен. Они могут быть портативными ручными устройствами или стационарными лабораторными приборами. Дешевые могут стоить менее 10 долларов США, а качественные лабораторные модели с сертифицированной калибровкой могут стоить более 5000 долларов США.

История прибора

В то время, когда люди ещё не знали – мультиметр, что это такое, начинают массово распространяться радиоприемники и другие устройства на основе электронных ламп. Первым предшественником мультиметра можно считать гальванометр, изобретенный в 1820 году. Гальванометр был способен обнаруживать электрический ток и заставлять двигаться стрелку. Он был полезен в лаборатории, но очень громоздкий и хрупкий, поэтому неудобен для работы в полевых условиях.

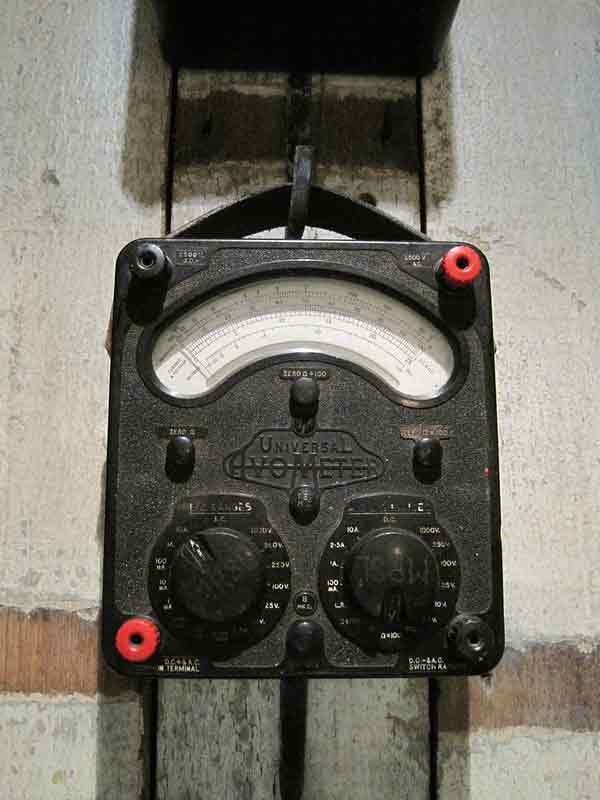

В 1920 году британским инженером Дональдом Макадием, который работал в почтовой службе, был изобретен первый мультиметр. Что это тогда ещё не знали. Он не был доволен тем, что ему приходилось носить с собой много разных приборов для обслуживания телекоммуникационных линий. Он создал один прибор, который мог измерять амперы, вольты и омы и назвал свое изобретение «вольт-омм-миллиамперметр» или «ВОМ».

Назначение мультиметра было измерение напряжения, сопротивления и силы тока в электрических цепях. В 1954 году фирма «Симпсон Электрик» выпустила первый портативный мультиметр, который можно было носить в кармане.

В 1977 году вопрос «Мультиметр это что?» уже не стоял, и фирма «Fluke» представила первый цифровой вариант с автоматическим выбором диапазона измерения и защиту от перегрузок. Он стал более точным, удобным и функциональным, чем аналоговый и имел жидкокристаллический дисплей, на котором отображалось числовое значение измеряемой величины, что делает мультиметр более точным, удобным и функциональным.

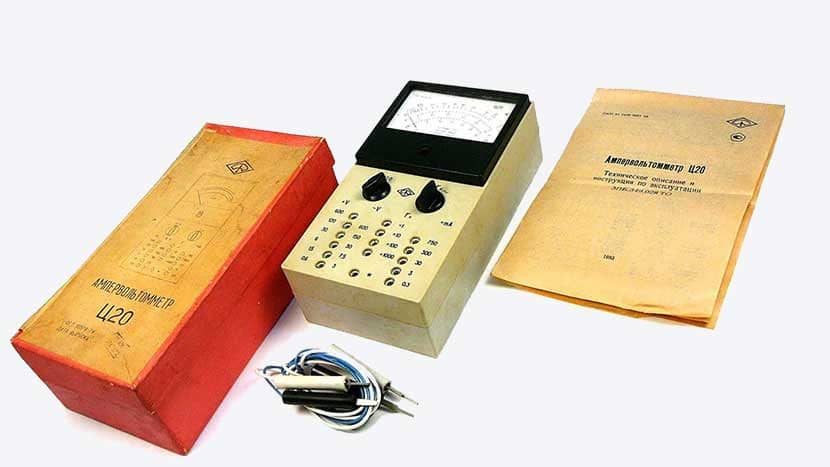

В СССР узнали, что такое мультиметр в 1958 году, когда появился на свет Ц20 (Ц-20). Он стал одним из самых доступных и востребованных приборов своего рода в СССР. Он был создан в первую очередь для любителей радиотехники и имел возможность измерять сопротивление до 500 кОм, постоянный ток и напряжение до 600 В, переменный ток и напряжение (50 Гц) до 600 В и постоянный ток до 750 мА. Основная погрешность не превышала ±4 % при измерении тока и напряжения и ±2,5 % при измерении сопротивления. Ц20 получил прозвище «цешка» по первой букве его названия. Про мультиметр цифровой, что это в СССР тогда ещё не знали.

Назначение мультиметров

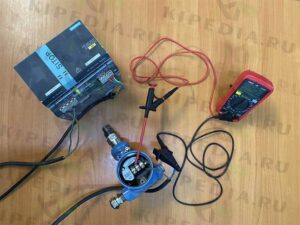

Мультиметр назначение: определить причину неисправности, проверить работоспособность элементов и цепей, а также контролировать параметры работы устройств. Они применяются в различных областях, таких как электротехника, радиоэлектроника, автомобильная индустрия, компьютерная техника и другие.

Напряжение, сила тока, сопротивление, емкость, частота и другие величины – это, то что измеряют мультиметром. Существуют аналоговые и цифровые приборы. Аналоговые имеют стрелочный индикатор, который отклоняется в зависимости от измеряемой величины. Мультиметр цифровой это более точный, удобный и функциональный прибор. Мультиметр цифровой для чего оснащен жидкокристаллическим дисплеем, на котором отображается числовое значение измеряемой величины.

Особенности конструкции

Тестеры состоят из нескольких основных частей: корпуса, индикатора, ручки переключения режимов измерения, разъемов для подключения щупов и самих щупов. Корпус обычно выполнен из пластика или резины и защищает внутренние элементы от пыли, влаги и механических повреждений.

Индикатор может быть аналоговым или цифровым. Ручка переключения режимов измерения позволяет выбирать нужную величину и диапазон измерения, в зависимости от того, что измеряет мультиметр в данный момент. Мультиметр, цешка, с помощью разъемов для подключения щупов соединяется с измеряемым объектом.

Устройство и характеристики

Внутри находятся различные электронные компоненты, такие как резисторы, конденсаторы, диоды, транзисторы, микросхемы и другие. Они образуют схему, преобразующую измеряемую величину в сигнал, который можно отобразить на индикаторе. Принцип работы мультиметра основан на законах Ома и Кирхгофа, которые описывают связь между напряжением, силой тока и сопротивлением в электрических цепях.

Мультиметр принцип работы имеет следующий: он подключается к измеряемому объекту параллельно, если измеряется напряжение, или последовательно, если измеряется сила тока. Затем он измеряет падение напряжения или силу тока в своей схеме и вычисляет искомую величину по формулам Ома или Кирхгофа.

Характеристики зависят от типа, модели и производителя. Однако существуют некоторые общие параметры, которые характеризуют качество и возможности мультиметра. Среди них можно выделить следующие:

• Диапазон измерения – это минимальное и максимальное значение мультиметра, которое он может показать. Чем больше диапазон измерения, тем больше объектов можно измерить.
• Разрешение – это минимальная единица изменения измеряемой величины, которую может отобразить мультиметр. Чем выше разрешение, тем точнее можно измерить малые изменения величины.
• Точность – это степень соответствия показаний мультиметра реальному значению измеряемой величины. Чем выше точность, тем меньше погрешность измерения.
• Чувствительность – это способность реагировать на малые изменения измеряемой величины. Чем выше чувствительность, тем быстрее и лучше можно заметить изменения величины.
• Надежность – это способность работать без сбоев и ошибок в различных условиях. Чем выше надежность, тем дольше и лучше можно пользоваться мультиметром.

Режимы и функции мультиметров

Мультиметры имеют различные режимы и функции, которые расширяют их возможности и удобство использования. Среди них можно выделить следующие:

• Автоматический выбор диапазона. Эта функция позволяет мультиметру самостоятельно выбирать оптимальный диапазон измерения в зависимости от измеряемой величины, что упрощает процесс измерения и уменьшает риск ошибки.
• Звуковой сигнал. Эта функция позволяет прибору издавать звуковой сигнал при определенных условиях. Например, при проверке целостности проводов или при достижении заданного значения величины. Это удобно для контроля без просмотра индикатора.
• Подсветка дисплея. Это функция позволяет мультиметру освещать дисплей в темных условиях, что повышает читаемость и удобство измерения.
• Запоминание показаний. Эта функция позволяет сохранять последнее или максимальное значение измеряемой величины. Это удобно для сравнения или анализа результатов измерения.
• Автоматическое отключение. Эта функция позволяет прибору самостоятельно выключаться при отсутствии действий в течение определенного времени, экономить заряд батареи и продлевать срок службы прибора.

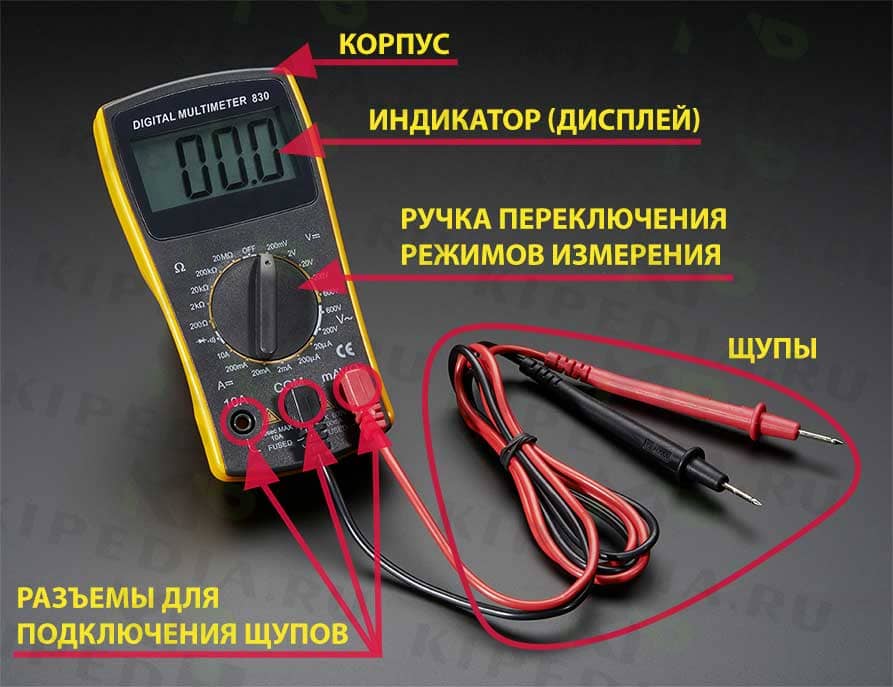

Внешний вид

Мультиметры имеют различный внешний вид в зависимости от их типа, модели и производителя. Однако существуют некоторые общие элементы, которые можно увидеть на любом мультиметре. Среди них можно выделить следующие:



Корпус – пластиковая или резиновая оболочка, которая защищает от внешних воздействий. Корпус может быть разного цвета, формы и размера. На корпусе обычно имеются отверстия для подключения щупов и ручки переключения режимов измерения.

Индикатор – дисплей или стрелочный прибор, который показывает значение измеряемой величины. Индикатор может быть разного типа, размера и разрешения. На индикаторе также могут отображаться дополнительные символы, такие как единицы измерения, знаки плюс или минус, звездочки или точки.

Ручка переключения режимов измерения – круглая или прямоугольная ручка, которая позволяет выбирать нужную величину и диапазон измерения. Ручка может быть поворотной или кнопочной. На ручке обычно имеются обозначения разных режимов измерения, такие как V, A, Ω, F, Hz и другие.

Разъемы для подключения щупов – гнезда или штыри, которые служат для соединения мультиметра с щупами. Разъемы могут быть разного типа, размера и расположения. На разъемах обычно имеются обозначения полюсов или функциональности, такие как COM, +, -, mA, V и другие.



Технические характеристики

Характеристики мультиметра определяют его возможности и качество измерений. Технические характеристики могут быть разными для разных моделей и производителей. Однако существуют некоторые общие параметры, которые можно найти в техническом паспорте или инструкции по эксплуатации. Среди них можно выделить следующие:

• Напряжение питания – это напряжение, которое необходимо для работы. Напряжение питания может быть постоянным или переменным. Напряжение питания обычно подается от батареек или сети.

• Тип батареек – это вид батареек, которые используются для питания. Тип батареек может быть разным, например, AA, AAA, 9V и другие.

• Размеры и вес – это габариты и масса мультиметра. Размеры и вес могут влиять на удобство и портативность прибора.

• Класс защиты – это степень защиты мультиметра от пыли, влаги и других внешних факторов. Класс защиты обозначается двумя цифрами, например, IP54. Первая цифра означает степень защиты от пыли, вторая – от влаги. Чем выше цифры, тем лучше защита.

• Категория измерения – это уровень безопасности при измерении разных объектов. Категория измерения обозначается римскими цифрами, например, CAT III. Чем выше цифра, тем выше напряжение и ток, которые может выдержать мультиметр.

Обозначения на мультиметре (что измеряет мультиметр цифровой)

На тестере имеются различные обозначения, которые помогают понять его функции и режимы измерения. Обозначения могут быть разными для разных моделей и производителей в зависимости от того мультиметр цифровой что измеряет. Однако существуют некоторые общие символы, которые можно увидеть на любом варианте.

Среди них можно выделить следующие:

• V – это символ, который означает измерение напряжения. Напряжение может быть постоянным или переменным. Постоянное напряжение обозначается прямой линией над буквой V, а переменное – волнистой линией над буквой V.

• A – это символ, который означает измерение силы тока. Сила тока может быть постоянной или переменной. Постоянная сила тока обозначается прямой линией над буквой A, а переменная – волнистой линией над буквой A.

• Ω – это символ, который означает измерение сопротивления. Сопротивление измеряется в омах (Ом).

• F – это символ, который означает измерение емкости. Емкость измеряется в фарадах (Ф).

• Hz – это символ, который означает частота. Частота измеряется в герцах (Гц).

• ~ – это символ, который означает переменный ток или напряжение. Переменный ток или напряжение меняют свое значение и направление во времени.

• = – это символ, который означает постоянный ток или напряжение. Постоянный ток или напряжение имеют постоянное значение и направление.

• ○ и — – это символы, которые означают положительный и отрицательный полюс соответственно. Полюсность важна при подключении мультиметра к измеряемому объекту. Правильная полюсность обеспечивает корректное измерение и предотвращает короткое замыкание или повреждение мультиметра.

• COM – это обозначение, которое означает общий или земляной разъем для подключения щупов. К этому разъему подключается черный щуп, который служит для замыкания электрической цепи.

• mA – это обозначение, которое означает разъем для измерения малых сил токов. К этому разъему подключается красный щуп, который служит для измерения силы тока в миллиамперах (мА).

• V – это обозначение, которое означает разъем для измерения напряжения, сопротивления, емкости и частоты. К этому разъему подключается красный щуп, который служит для измерения этих величин в вольтах (В), омах (Ом), фарадах (Ф) и герцах (Гц).

• 10A – это обозначение, которое означает разъем для измерения больших сил токов. К этому разъему подключается красный щуп, который служит для измерения силы тока в амперах (А).

Как пользоваться мультиметром?

Мультиметр как работает:

• Перед использованием мультиметра проверьте его исправность и заряд батареек. Если прибор цешка, не работает или показывает неверные значения, не используйте его.

• Выберите нужный режим измерения с помощью ручки переключения режимов измерения. Убедитесь, что вы выбрали правильную величину и диапазон измерения.

• Подключите щупы к соответствующим разъемам. Соблюдайте правильную полюсность при подключении щупов. Не подключайте щупы к разным разъемам одновременно.

• Приложите щупы к контактам измеряемого объекта. Соблюдайте правильную последовательность подключения щупов. При измерении напряжения подключайте щупы параллельно к объекту, а при измерении силы тока – последовательно.

• Считайте показания мультиметра на индикаторе. Учитывайте единицы измерения и знаки на индикаторе. Если на индикаторе появляется символ OL, это означает, что измеряемая величина превышает диапазон измерения. В этом случае выберите больший диапазон измерения или используйте другой мультиметр.

• После окончания измерений отключите щупы от объекта и от мультиметра. Выключите тестер и уберите его в безопасное место.

• Понимая как работает мультиметр цифровой, вы можете использовать его для проверки батареек, диодов и транзисторов. Для этого вам нужно знать особенности этих объектов и способы их измерения.

• Для проверки батареек вам нужно выбрать режим измерения постоянного напряжения на мультиметре и подключить щупы к полюсам батарейки. Показания на индикаторе должны соответствовать номинальному напряжению батарейки. Если показания ниже номинала, это значит, что батарейка разряжена или испорчена.

• Для проверки диодов вам нужно выбрать режим измерения сопротивления или диодов на мультиметре и подключить щупы к выводам диода. Если тестер показывает низкое сопротивление при одном положении щупов и высокое сопротивление при другом, это значит, что диод исправен. Если тестер показывает низкое сопротивление при обоих положениях щупов или не показывает ничего, это значит, что диод неисправен.

• Для проверки транзисторов вам нужно выбрать режим измерения сопротивления или диодов на мультиметре и подключить щупы к выводам транзистора. Транзистор имеет три вывода: базу (B), коллектор © и эмиттер (E). В зависимости от типа транзистора (PNP или NPN), он будет работать как два диода, соединенных обратно-параллельно или прямо-параллельно. Проверяя разные комбинации щупов и выводов, можно определить тип и состояние транзистора.

• Используя эти методы, вы сможете проверить состояние разных объектов с помощью тестера и определить, нуждаются ли они в замене или ремонте. Мультиметр это полезный и универсальный прибор, который поможет вам в решении разных задач, связанных с электричеством и электроникой.

• Периодически необходимо калибровать мультиметр, чтобы обеспечить его точность и надежность. Калибровка — это процесс настройки прибора в соответствии с известным стандартом. Калибровка может быть необходима при первом использовании, после длительного хранения или при смене условий работы. Калибровка может быть выполнена вручную или автоматически, в зависимости от модели. Для калибровки нужно следовать инструкции по эксплуатации или обратиться к специалисту.

Как выбрать тестер?

Для того, чтобы выбрать подходящий тестер, необходимо понимать назначение мультиметра, учитываю следующие факторы:

• Цель использования – это то, для чего вы собираетесь использовать тестер. В зависимости от цели использования вы можете выбрать тестер с нужными функциями и характеристиками. Например, если вы хотите измерять только напряжение и сопротивление, вам подойдет простой тестер с минимальным набором режимов измерения.

А если вы хотите измерять разные величины и проводить сложные диагностики, вам понадобится более продвинутый тестер с большим количеством режимов и функций. Одним из таких является мультиметр что измеряет ток, частоту, ёмкость, индуктивность и другие параметры электрических цепей.

• Бюджет – это то, сколько вы готовы потратить на тестер. В зависимости от бюджета вы можете выбрать тестер с разным качеством и надежностью. Например, если вы хотите купить дешевый тестер, вы можете столкнуться с низкой точностью, плохой защитой и коротким сроком службы. А если вы хотите купить дорогой тестер, вы можете получить высокую точность, хорошую защиту и длительный срок службы.

• Производитель – это то, кто производит тестер. В зависимости от производителя вы можете выбрать тестер с разной репутацией и гарантией. Например, если вы хотите купить тестер от известного и проверенного производителя, вы можете быть уверены в его качестве и поддержке. А если вы хотите купить тестер от неизвестного или подозрительного производителя, вы можете рисковать получить некачественный или поддельный товар.

• Модель – это то, какой конкретный тип или вариант тестера вы хотите приобрести. В зависимости от модели вы можете выбрать тестер с разными параметрами, такими как напряжение питания, тип батареек, размеры и вес, класс защиты, категория измерения и другие. Например, если вы хотите купить тестер для работы в полевых условиях, вам подойдет компактный и устойчивый к пыли и влаге тестер с автономным питанием. А если вы хотите купить тестер для работы в лаборатории, вам подойдет большой и точный тестер с сетевым питанием.

Для того, чтобы упростить выбор тестера, можно ознакомиться с обзорами и рейтингами разных производителей и моделей на специализированных сайтах или видео. Также можно посмотреть примеры использования разных тестеров для разных задач на обучающих сайтах или видео. Некоторые из самых популярных и надежных производителей тестеров это Fluke, Extech, KleinTools, Amprobe и UNI-T. Некоторые из самых продвинутых и функциональных моделей тестеров это Fluke 87V, ExtechEX330, KleinTools MM700, Amprobe AM-570 и UNI-T UT139C.

Некоторые российские компании, такие как ELITECH, Airline и ROBITON специализируются на производстве мультимеров и других тестеров, которые подходят для различных задач и уровней сложности.

Инструкция по безопасному применению

При использовании тестера необходимо соблюдать правила безопасности, чтобы не повредить тестер или не получить травму. Среди правил безопасности можно выделить следующие:

• Перед использование прочтите инструкцию по эксплуатации прибора для того, чтобы понимать, как работает мультиметр.

• Не используйте тестер при повреждении корпуса, индикатора, щупов или разъемов. Это может привести к порче тестера или удару током.

• Не используйте тестер при влажных, грязных или пыльных условиях. Это может привести к замыканию или коррозии тестера.

• Не используйте тестер при высоких или низких температурах. Это может привести к перегреву или замерзанию тестера.

• Не используйте тестер при измерении объектов с высоким напряжением или током. Это может привести к перегрузке или взрыву тестера.

• Не используйте тестер при измерении объектов с нестабильным напряжением или током. Это может привести к неправильным показаниям или повреждению тестера.

• Не используйте тестер при измерении объектов с опасными веществами, такими как газы, жидкости или пламя. Это может привести к возгоранию или взрыву тестера.

• Не используйте тестер при измерении объектов под напряжением без отключения питания. Это может привести к удару током или повреждению объекта.

• Не используйте тестер при измерении объектов без заземления. Это может привести к удару током или помехам в измерении.

• Не используйте тестер при измерении объектов без разъединения цепи. Это может привести к короткому замыканию или повреждению цепи.

• Не используйте тестер для других целей, кроме измерения электрических величин. Это может привести к повреждению тестера или других объектов. Например, не используйте тестер в качестве молотка, отвертки или ножа.

Соблюдая эти правила, вы сможете безопасно и эффективно пользоваться тестером и получать точные и надежные результаты измерений. Тестер — это полезный и универсальный прибор, который поможет вам в решении разных задач, связанных с электричеством и электроникой.

В этой статье мы рассказали вам о том, что такое мультиметр, как он устроен, как им пользоваться, как его выбрать и как его калибровать. Мы надеемся, что эта информация была полезной и интересной для вас. Мультиметры это незаменимый помощник для тех, кто работает с электричеством и электроникой. С его помощью вы можете измерять разные электрические величины, проверять состояние разных объектов и решать разные задачи. Мультиметр это прибор для измерения, который стоит иметь в своем арсенале.
